中科华智 | 精密背后的智慧，当位移传感器测试遇上MES智能产线

发表于：2025/12/5 8:56:30  阅读量： [关闭]

在电子制造业的隐秘角落，有一类产品默默支撑着工业测量的精度边界——电阻型位移传感器。这些看似不起眼的组件，却是工业自动化、精密仪器和高端装备的“感官神经”，它们的线性度误差哪怕只有微米级的偏差，都可能导致整个系统性能的崩塌。

传统的测试工序如同盲人摸象：操作员在不同温度环境下手动记录数据，纸质表单在不同工序间传递，测试结果依赖人工判读，异常数据难以实时追溯。这种模式下，测试效率低下，数据可靠性存疑，更难以应对日益增长的定制化需求。

产线的隐形革命：MES系统重塑测试新范式

走进现代电子厂的线性度测试车间，场景已截然不同。测试设备不再是信息孤岛，而是通过MES（制造执行系统）连接成智能网络。每台电阻型位移传感器从进入测试站开始，就拥有了唯一的数字身份。

01、测试数据的生命轨迹

当传感器被放置在测试设备上，MES系统自动识别产品型号，调取对应的测试程序。测试过程中，设备在不同位移点采集的电压信号、环境温度、测试时间等数据，实时上传至系统数据库。这些数据不再是散落的数字，而是形成了完整的“测试画像”，可随时追溯任一产品在任一测试环节的完整表现。

02、动态自适应的测试流程

传统测试中，设备参数往往固定不变。而在MES智能产线上，系统会根据实时数据动态调整测试策略。例如，当某一批次产品的前十个样本显示出特定的线性度趋势时，系统会自动优化后续测试点的分布，在关键区间增加采样密度，在不影响精度的前提下提升测试效率。

03、异常即时响应与根因分析

测试过程中出现超差数据，过去可能需要数小时甚至数天才能定位问题源头。现在，MES系统实时监控测试数据，一旦发现异常模式，立即触发报警并启动根因分析流程。系统会自动关联异常发生时间点的环境参数、设备状态、操作人员、物料批次等多维信息，快速缩小问题范围，将质量问题的排查时间缩短了80%以上。

线性度测试的智能化跃迁：三个关键突破

01、测试过程的数字化镜像

MES系统为每台测试设备创建了数字孪生模型。物理设备上的每一次测试动作、每一个数据采集点，都在虚拟空间同步生成对应的数字记录。这种镜像不仅用于实时监控，更重要的是能够对测试过程进行回溯分析，发现那些在实时监测中难以察觉的渐进性偏差。

02、跨维度数据的融合分析

线性度测试不再是孤立的数据采集过程。MES系统将测试数据与生产前道的工艺参数（如电阻材料批次、喷涂厚度、固化温度等）进行关联分析。通过机器学习算法，系统能够发现传统经验难以察觉的隐性关联——比如某种特定温度下的固化工艺，虽然不影响传感器的基本功能，但会导致特定温度区间内的线性度出现微小波动。

03、自适应测试协议的进化

基于历史数据的积累和分析，MES系统能够不断优化测试协议。系统识别出某些测试点在绝大多数情况下都不会出现异常，便智能调整测试策略，在保证质量的前提下缩短测试时间。同时，针对定制化产品，系统能够快速生成优化的测试方案，实现小批量、多品种产品的经济性测试。

从数据到洞察：智能产线的三重价值提升

质量层面：线性度测试的直通率提升了35%，测试数据的可追溯率达到100%，客户质量投诉下降了60%。更重要的是，通过预防性质量管控，潜在的质量问题在出厂前被识别和解决的比例显著提高。

效率层面：测试设备的综合利用率从传统的65%提升至85%以上，测试周期缩短了40%。操作人员从繁琐的数据记录和手动分析中解放出来，转而专注于异常处理、流程优化等更高价值的工作。

决策层面：管理人员通过MES系统的可视化看板，实时掌握测试产线的运行状态、质量趋势和效率指标。基于数据的决策取代了经验判断，新产品的测试方案设计时间缩短了50%，资源调配更加精准高效。

实战案例：MES融合，赋予数据生命，驱动制造闭环

某电子厂-电阻型位移传感器线性度测试设备

客户需求

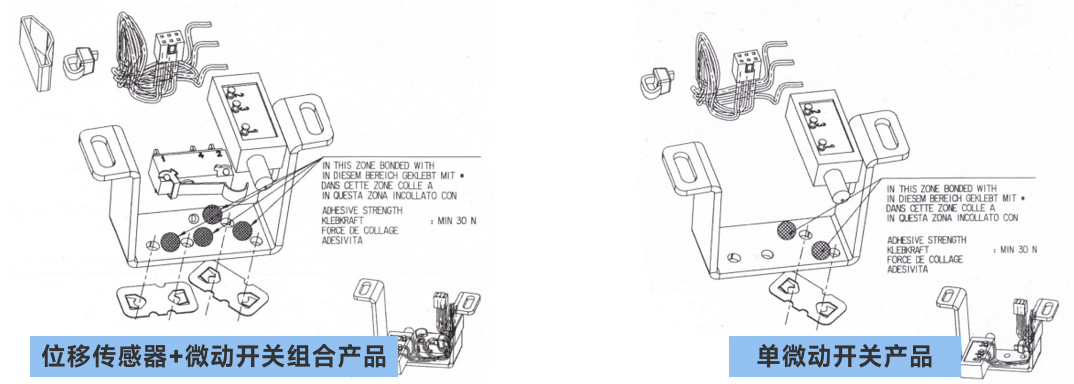

• 场景：公司组装的位移传感器模组产品，由支架、电阻型位移传感器、微动开关组成，其中位移传感器及微动开关不在本厂区工序内生产，只进行组装，为防止传感器及微动开关，在厂区内组装过程中，产生不良，在产品组装完毕后，需要对成品进行复检。

• 定制一台测试设备，需要具备产成品电阻线性度测试、线性度及微动开关综合测试两种测试模式，并支持测试数据存储至本地测试机工控机及生成产品标签并打印标签的功能。

• 测试标准：位移传感器位移距离为0~11.5±0.5mm；电阻阻值范围0~1000Ω±15%；在0~11.5mm位移范围内，线性度<1.5%。

项目方案

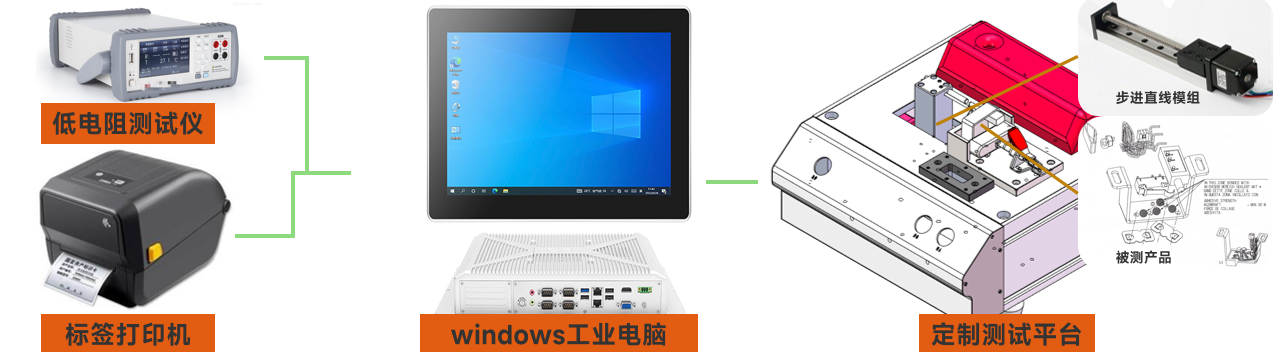

• 设计并制作一款位移传感器测试平台，定制化开发一套上位机测试卷软件，搭配标签打印机及一台高精度低电阻测试仪，实现客户需求。

• 位移传感器测试平台采用板卡式PLC驱动步进直线模组，实现位移距离的高精度定位；低电阻测试仪用于测试位移传感器电阻阻值及微动开关接触电阻，并于PLC通讯连接，实时数据传输；测试软件负责设定测试参数、标准、线性度计算及测试结果判定。

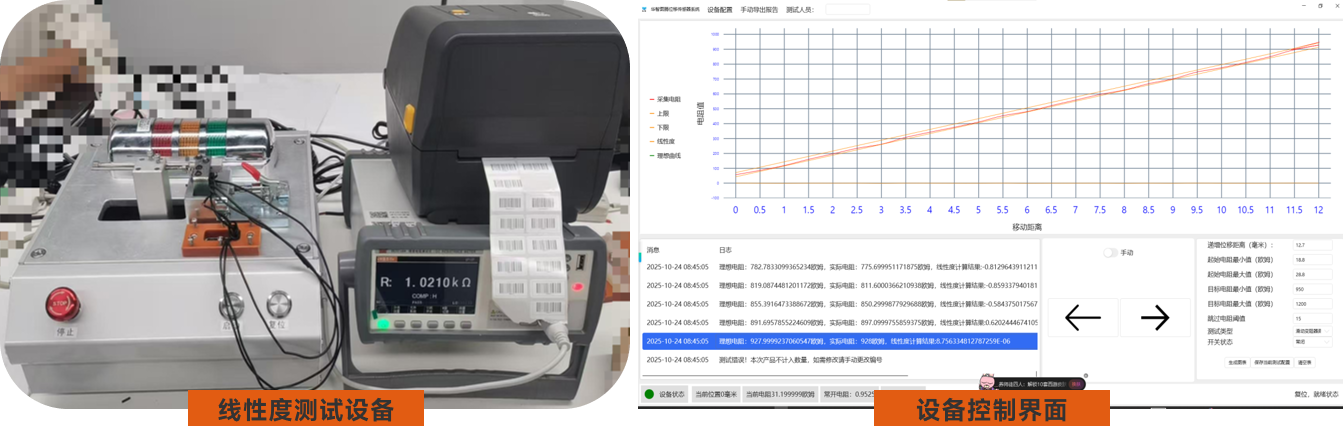

• 测试时，人工按下测试平台上的启动按钮，系统开始测试，步进直线模组以0.5mm/点的步进距离推动位移传感器移动，每移动一个点，将存储一次当前点的电阻值，到达测试终点后，直线模组回到原位。测试过程中，上位机实时采集并计算出每个点的线性度值并绘制出曲线图表。测试合格，测试平台绿灯点亮，否则红灯点亮。

项目成果

• 成功开发出一套高效精确的位移传感器测试解决方案，实现了自动化电阻线性度测试和微动开关性能检测。

• 系统具备高度自动化特性，从测试启动到数据采集、分析直至结果判定全程无需人工干预，极大地提高了测试效率和准确性。

• 实现了测试数据的实时记录与分析，并可通过本地工控机安全存储，确保产品质量可追溯。

• 自动生成并打印的产品标签功能，简化了后续处理流程，提升了整体工作效率。

• 整套系统运行稳定，符合客户对产品检测的各项技术要求，有效减少了不合格品流入市场的风险。

测试设备的自主进化

随着边缘计算和人工智能技术的进一步融合，下一代线性度测试系统正在向自主进化方向发展。测试设备将具备自主学习能力，能够根据历史数据和新产品的特性，自动生成优化的测试方案。不同设备之间将实现知识共享，一台设备学习到的优化策略能够快速复制到整个测试网络中。

更值得期待的是，测试数据将与产品在实际使用环境中的性能数据形成闭环。通过工业互联网平台，制造企业能够获取产品在客户端的使用表现，将这些数据反馈到测试标准的优化中，实现真正以终端应用为导向的测试体系。

精度与智能的双重奏

电阻型位移传感器的线性度测试，曾经是电子制造业中一个专业而隐秘的环节。今天，在MES智能产线的赋能下，这一过程正在经历从“经验驱动”到“数据驱动”的深刻变革。

每一微米的精度提升背后，是海量数据的智能分析；每一次测试效率的突破，是业务流程的深度重塑。当测试设备不再是信息孤岛，当数据流贯穿产品全生命周期，制造业的价值创造方式正在被重新定义。

在这个传感器无处不在的时代，为传感器制造本身注入智能，或许正是工业进化中最具隐喻意义的章节——测量精度的工具，首先完成了自身的精准革命。
