从芯片设计到SMT贴片，电子制造的数据链条怎么串起来

发表于：2026/8/10 15:12:14  阅读量： [关闭]

【行业趋势】

电子制造的数字化，有一个常被误解的地方。一条完整的电子产品链条，从芯片设计、晶圆制造、封装测试到SMT贴片，企业形态完全不同，但数字化系统的分工是一致的：ERP管经营，MES管现场。

芯片设计公司（Fabless模式）自己不生产一片晶圆，流片、封装、测试全部委托代工厂。它的"生产管理"发生在ERP里——产品BOM、委外采购、在途库存、成本核算。而封装厂和SMT贴片厂每天和物料、设备、批次打交道，现场执行靠MES。两层系统之间靠数据流动衔接：ERP把计划和物料规则下发，MES把执行结果和成本数据回写。

把这两层合起来看，才是完整的数字化图景。几个典型场景能说明这种分工和衔接。

【典型场景】

场景一：芯片设计公司的"生产"在ERP里

设计公司不建产线，但它的经营复杂度一点不低。一颗芯片从立项到量产，流片成本动辄数百万，产品BOM要跟着设计变更（ECN）不断更新版本。晶圆代工厂的流片订单、封测厂的封测订单，全部以委外采购的形式管理。

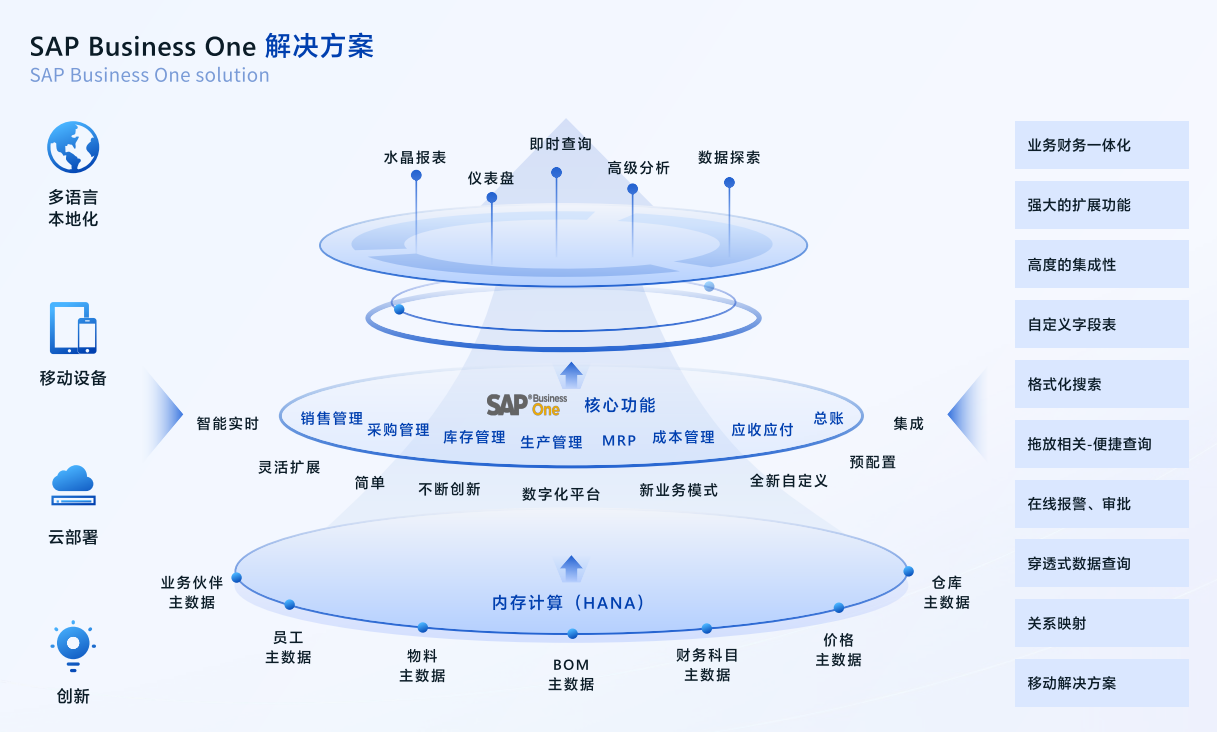

SAP B1在这类企业里的角色，是以产品为中心的经营中枢。产品BOM和版本在ERP里维护，设计变更走审批流程，审批后自动同步到采购和计划；委外订单向代工厂和封测厂下达，Wafer和Die的在途库存实时跟踪；流片费、封测费、良率损失归集到产品成本，财务核算有据可查。

设计公司也要上ERP，原因很直接：一颗芯片的BOM版本错了，委外订单对不上，损失直接体现在成本里。研发、采购、财务三个部门如果各记各的账，一颗芯片的真实成本永远算不清楚。

场景二：BOM从ERP流向贴片车间——数据链条的第一环

设计定稿的产品BOM在ERP里维护，这是全链条的权威来源。生产工单从ERP下达时，BOM随工单一起下发到MES，MES据此生成料站表和上料规则。

这里的分工是：ERP管"用什么"，MES管"怎么用"。ERP的BOM错了，MES现场拦截得再严也拦不住源头；MES执行不到位，ERP里的计划再准也落不了地。两层系统必须共用同一份BOM数据，这就是集成价值所在——设计变更在ERP里改一处，车间料站表自动跟着变，不需要两边各改一遍。

场景三：上料防错——MES把BOM变成现场规则

SMT产线最常见的批量事故是错料和混料。一盘物料上错飞达，或者同一料站混入两种规格的物料，等到炉后AOI检出来，整批板子已经过了回流焊，只能报废或返工。

MES的介入方式是在上料环节做强制校验。操作工用PDA扫描料盘条码，系统自动匹配工单BOM和料站表，物料规格不一致时直接拦截。校验通过才允许确认，上料记录自动保存，谁在什么时间、什么位置上了什么料，全部留痕。错料事故的排查时间从按天计算压缩到按秒计算，因为系统在上料那一刻就把错误挡在了产线外面。

场景四：锡膏与MSD管控——时效是焊接质量的隐形杀手

锡膏和湿敏器件（MSD）是SMT行业最容易被忽视的质量变量。锡膏开封后暴露超过一定时间，助焊剂挥发、吸湿，焊接质量明显下降；MSD器件吸湿后过回流焊产生"爆米花效应"，内部开裂。行业通行的时间窗口是：锡膏开封超过11小时、解冻超过23小时自动报警，MSD未完成烘干禁止投料。

MES把这类时效管控做成系统规则。锡膏扫码领用时记录解冻、回温、开封、搅拌时间，超阈值自动报警并显示在看板；MSD器件拆封后进入烘干倒计时，未烘干前系统锁定禁止投料。时效数据可追溯，客户审核时直接调取历史记录。

场景五：设备多协议采集——产线数据不再各自为战

SMT产线设备品牌型号繁杂，印刷机、SPI、贴片机、回流焊炉、AOI各有各的通信协议，OPC UA、Modbus、TCP混用。没有统一采集平台时，设备数据只能单机查看，抛料率、状态、产量无法汇总。

MES通过多协议采集层对接全部设备：贴片机抛料数据实时采集，自动统计抛料率和TOP不良物料；回流焊炉的炉温曲线按批次归档；AOI检测结果与工单关联。产线管理者在一个界面看到整条线的实时状态，哪台设备抛料异常、哪个工位积压，一目了然。物料损耗的监控从"月底盘点发现缺口"变成"当天定位到设备和料号"。

场景六：追溯与成本回写——数据在两层系统间闭环

电子行业对追溯的要求在所有制造行业里最细：物料LOT、贴片机Feeder号、炉温曲线、操作人员、维修履历。MES从PCB镭射打码开始，每片板子绑定唯一SN码，各工序数据自动关联，正向追溯查物料去向、反向追溯查批次履历，直通率（FPY）按线别和工序分析。

追溯数据同时服务于成本。MES的报工工时、物料消耗、良率数据回写ERP，工单成本自动归集。财务月结时，ERP的库存账和MES的实物账对得上，不需要两地各算一遍再核对。良率数据回写后，每个产品的真实成本可算——这在芯片和板卡这类高价值电子制造里，直接决定报价和毛利。

【案例】

这个链条上的分工与衔接，在功率半导体企业无锡新洁能身上有完整落地。新洁能专注MOSFET、IGBT功率器件，A股上市公司，年营收20亿级别。芯片设计、委外流片、封测管理、销售回款，经营层的数据全部在SAP里流转；封测环节的批次管控、质量追溯、条码作业，由HUAZHI MOM承担。

落地后的核心变化有三条。一是打通SAP与MES的数据链路，计划、物料、质量数据在两层系统间自动流转，设计变更一处修改全线同步，消除了过去人工导表带来的数据孤岛。二是建立质量管理追溯链，从批次投料、工序流转到检测结果全链路留痕，质检过程的数据颗粒度大幅细化。三是规范条码体系，物料、批次、工序统一赋码，扫码作业贯穿生产全程。

量化结果：业务环节整体耗时下降约20%，质检精细度提升约40%。更关键的是，经营和现场第一次用同一套数据说话——ERP里算的成本和车间里跑的实际一致，管理层看报表、车间看工单，看到的是同一件事。

电子制造的数字化，本质是让ERP和MES各司其职、数据贯通：经营层管住产品、委外和成本，现场层管住执行、质量和追溯。这个分工，从芯片设计到SMT贴片，贯穿整条产业链。
